Rivetti a strappo Standard Testa cilindrica – Alluminio / Acciaio

Guida rivetti a strappo

Dati tecnici

Scarica il formato 3D

Animazione

Materiali

Boccola: AlMg3,5 / AlMg5
Chiodo: Acciaio zincato bianco Cromo III

Riferimento alla norma

UNI EN ISO 15977

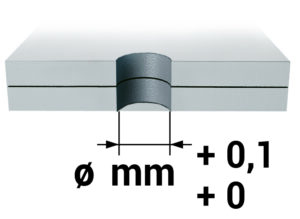

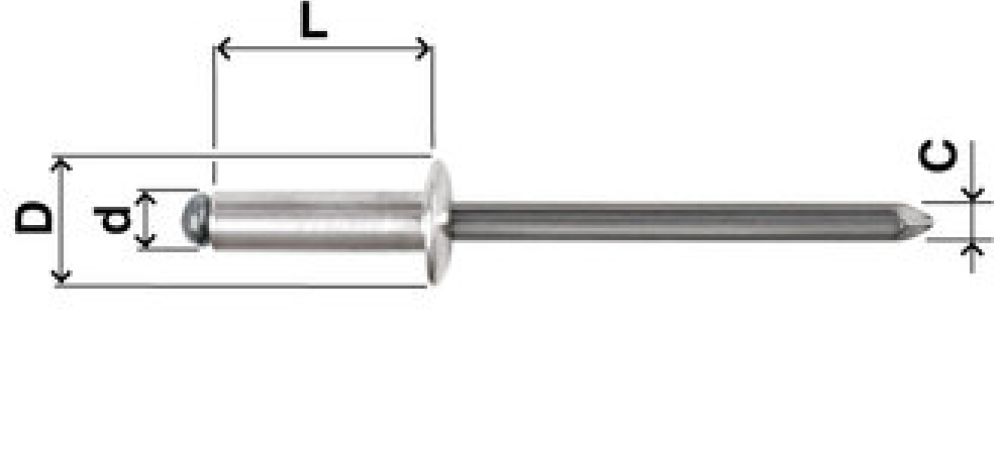

d	L	D	C	Codice
2,4	6	5	1,43	501240603	1000	2,5	1 ÷ 3	650	450
	8			501240803	1000		3 ÷ 5
	10			501241003	1000		5 ÷ 7
	12			501241203	1000		7 ÷ 9

3	5	6	1,70	501300503	1000	3,1	1 ÷ 2	1000	750
	6			501300603	1000		2 ÷ 3
	8			501300803	1000		3 ÷ 5
	10			501301003	1000		5 ÷ 7
	12			501301203	500		7 ÷ 9
	14			501301403	500		9 ÷ 11
	16			501301603	500		11 ÷ 13

3,2	6	6,5	1,80	501320603	1000	3,3	1 ÷ 3	1250	900
	8			501320803	1000		3 ÷ 5
	10			501321003	1000		5 ÷ 7
	12			501321203	500		7 ÷ 9
	14			501321403	500		9 ÷ 11
	16			501321603	500		11 ÷ 13

3,4	7	7	2	501340703	1000	3,5	1 ÷ 4	1300	800
	9			501340903	1000		4 ÷ 6
	12			501341203	500		6 ÷ 9
	14			501341403	500		9 ÷ 11
	16			501341603	500		11 ÷ 13

4	6	8	2,20	501400603	1000	4,1	1 ÷ 2,5	2000	1400
	8			501400803	1000		2,5 ÷ 4,5
	10			501401003	500		4,5 ÷ 6,5
	12			501401203	500		6,5 ÷ 8,5
	14			501401403	500		8,5 ÷ 10,5
	16			501401603	500		10,5 ÷ 12,5
	18			501401803	500		12,5 ÷ 14,5
	20			501402003	500		14,5 ÷ 16
	25			501402503	500		16 ÷ 21
	30			501403003	500		21 ÷ 25

4,8	6	10	2,60	501480603	500	5	1 ÷ 2	3050	2150
	8			501480803	500		2 ÷ 4
	10			501481003	500		4 ÷ 6
	12			501481203	500		6 ÷ 8
	14			501481403	500		8 ÷ 10
	16			501481603	500		10 ÷ 12
	18			501481803	500		12 ÷ 14
	20			501482003	500		14 ÷ 16
	25			501482503	500		16 ÷ 21
	30			501483003	500		21 ÷ 24
	35			501483503	500		24 ÷ 29
	40			501484003	500		29 ÷ 34
	50			501485003	500		36 ÷ 42

6	10	12	3,50	501601003	500	6,1	3 ÷ 5	4000	2500
	12			501601203	500		5 ÷ 7
	15			501601503	500		7 ÷ 10
	18			501601803	500		10 ÷ 13
	22			501602203	500		13 ÷ 17
	26			501602603	500		17 ÷ 21
	30			501603003	500		21 ÷ 25

6,4	10	12	3,50	501641003	500	6,5	3 ÷ 5	5000	3150
	12			501641203	500		5 ÷ 7
	15			501641503	500		7 ÷ 10
	18			501641803	500		10 ÷ 13
	22			501642203	500		13 ÷ 17
	26			501642603	500		17 ÷ 21
	30			501643003	500		21 ÷ 25

7,8	15	14	3,80	501781503	500	8	4 ÷ 9,5	7100	5400
	18			501781803	500		9,5 ÷ 12,5
	22			501782203	500		12,5 ÷ 16,5
	26			501782603	500		16,5 ÷ 20,5
